 產品詳細說明 |
| ■技術說明 Technical Specifications |
型號
（TYPE） |
額定
功率
（W） |
標稱阻值范圍(Ω) |

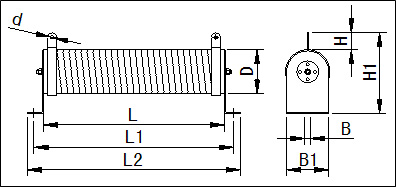

外 形 尺 寸DIMENSIONS（mm） |
| 線繞 |
波繞 |
L |
L1 |
L2 |
D |
d |
B1 |
B |
H |
H1 |
| 線繞 |
波繞 |
| RXG20-500 W |
500 |
10-5K |
1.2-27 |
300 |
330±5 |
360±5 |
52±3.0 |
55±4 |
5.3 |
54 |
6.3 |
25 |
93±3.5 |
| RXG20-1000 W |
1000 |
24-6K |
2-56 |
300 |
330±5 |
360±5 |
71±3.0 |
75±5 |
6.5 |
70 |
9 |
30 |
130±3.5 |
| RXG20-1500 W |
1500 |
24-6K |
3.9-100 |
420 |
450±5 |
480±5 |
71±3.0 |
75±5 |
6.5 |
70 |
9 |
30 |
130±3.5 |
| RXG20-2000 W |
2000 |
24-8K |
10-150 |
520 |
550±5 |
580±5 |
71±3.0 |
75±5 |
6.5 |
70 |
9 |
30 |
130±3.5 |
| RXG20-2500 W |
2500 |
24-8K |
10-200 |
600 |
630±5 |
660±5 |
71±3.0 |
75±5 |
6.5 |
70 |
9 |
30 |
130±3.5 |
| ■特性 Characteristics |
| 試驗項目 TEST ITEM |
性能要求 SPECIFICATIONS |
試驗方法TEST METHOD |
| 引出端強度 Terminal strength |
ΔR≤±（2%R+0.05Ω） |
20N，10S |
| 過載 Over—load |
ΔR≤±（2%R+0.05Ω） |
施加2.5倍額定功率負荷5S |
| 溫度快速變化 Fast temperature change |
ΔR≤±（2%R+0.05Ω） |
θA=-55℃，θB=+200℃，5次循環 |
| 碰撞 Bump |
ΔR≤±（1%R+0.05Ω） |
加速度390m/s2，4000次 |
| 沖擊 Shock |
ΔR≤±（1%R+0.05Ω） |
加速度390m/s2，11ms，半正弦波 |
| 振動 Vibration |
ΔR≤±（2%R+0.05Ω） |
頻率10—55HZ，加速度98 m/s2，6小時 |
| 溫升 Temp—rise |
≤475℃ |
施加額定功率負荷,30min |
| 室溫耐久性 Endurance at room temperature |
ΔR≤±（5%R+0.1Ω） |
室溫施加額定功率負荷500h | |
